樓主  發表于: 2013-12-02 21:32

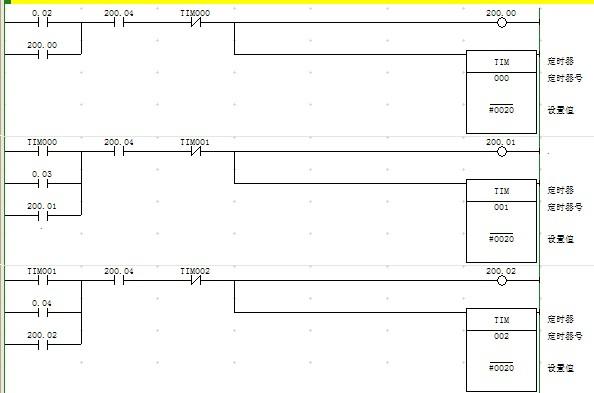

圖片：
　　　　　輸入
起動按鈕SB1：0.00
停止按鈕SB2：0.01
A：0.02
B：0.03
C：0.04
D：0.05
        輸出
M1：10.04
M2：10.05
M3：10.06
M4：10.07
　　按下啟動按鈕后，設備才可運轉，之后當按下A時，A燈與M1同時亮，2秒后，A與M1都滅，M2亮；再2秒后，M2滅M3；再2秒后，M3滅，M4亮；當按下B，C，或D時，順序分別為M2-M3-M4，M3-M4，M4，間隔均為2秒，試驗過程中，當按下關閉按鈕時，會立刻停止，所有燈全滅，且再按A,B,C,D時無反應，需按啟動按鈕啟動后才可運作。
youtuo
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 173 點
下載積分: 929 分
在線時間: 9(小時)
注冊時間: 2013-06-28
最后登錄: 2014-11-06
查看youtuo的 主題 / 回貼
1樓  發表于: 2013-12-02 21:34
圖片：

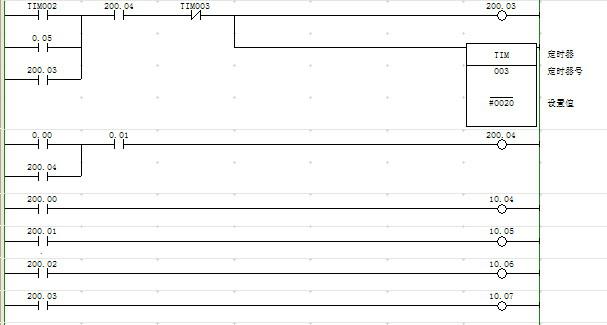

梯形圖還有
youtuo
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 173 點
下載積分: 929 分
在線時間: 9(小時)
注冊時間: 2013-06-28
最后登錄: 2014-11-06
查看youtuo的 主題 / 回貼
2樓  發表于: 2013-12-02 21:37
圖片：

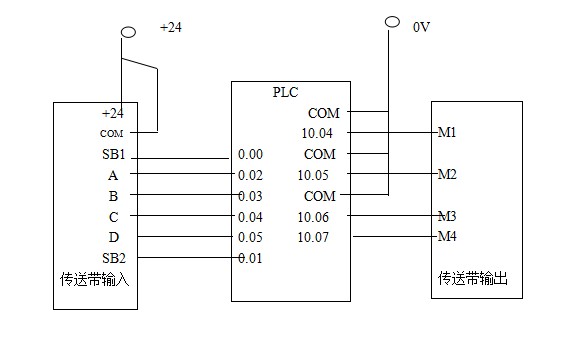

下面是接線圖
youtuo
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 173 點
下載積分: 929 分
在線時間: 9(小時)
注冊時間: 2013-06-28
最后登錄: 2014-11-06
查看youtuo的 主題 / 回貼
3樓  發表于: 2013-12-02 21:37
梯形圖的最后一部分怎么理解誰解釋下好嗎
youtuo
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 173 點
下載積分: 929 分
在線時間: 9(小時)
注冊時間: 2013-06-28
最后登錄: 2014-11-06
查看youtuo的 主題 / 回貼
4樓  發表于: 2013-12-02 21:42
控制要求
　　A,B,C,D四個傳送帶上，任意一個傳送帶上放上重物后，都會按順序逐個傳送到D帶再結束，四個傳送帶工作時相應的M1，M2，M3，M4燈要同步亮
youtuo
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 173 點
下載積分: 929 分
在線時間: 9(小時)
注冊時間: 2013-06-28
最后登錄: 2014-11-06
查看youtuo的 主題 / 回貼
5樓  發表于: 2013-12-02 21:54
我不明白TIM000長閉被定時器給斷開了。怎么下一步的TIM000長開怎么接通的？
youtuo
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 173 點
下載積分: 929 分
在線時間: 9(小時)
注冊時間: 2013-06-28
最后登錄: 2014-11-06
查看youtuo的 主題 / 回貼
6樓  發表于: 2013-12-02 21:55
這是什么電器原件啊，有這功能
youtuo
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 173 點
下載積分: 929 分
在線時間: 9(小時)
注冊時間: 2013-06-28
最后登錄: 2014-11-06
查看youtuo的 主題 / 回貼
7樓  發表于: 2013-12-02 22:19
就是說定時器的常開和常閉是互鎖的嗎？
理論初學者
有需要才有進步，俺不管啥都會滿足你！
級別: 家園常客
精華主題: 0
發帖數量: 292 個
工控威望: 767 點
下載積分: 7434 分
在線時間: 221(小時)
注冊時間: 2013-11-18
最后登錄: 2016-05-09
查看理論初學者的 主題 / 回貼
8樓  發表于: 2013-12-03 08:39
手冊看下，那上面有定時器的說明的。
qfgkr
級別: 略有小成
精華主題: 0
發帖數量: 192 個
工控威望: 319 點
下載積分: 2224 分
在線時間: 143(小時)
注冊時間: 2011-08-15
最后登錄: 2025-05-19
查看qfgkr的 主題 / 回貼
9樓  發表于: 2013-12-03 09:08
跑馬燈的循環例子1~8順序亮，再反過來滅，每次只有一個燈亮！也許對你有參考價值！

SFT指令的應用_位移位.rar (5 K) 下载次数:35
huhuil1l1
級別: 家園常客
精華主題: 0
發帖數量: 108 個
工控威望: 624 點
下載積分: 2476 分
在線時間: 301(小時)
注冊時間: 2013-06-20
最后登錄: 2023-10-26
查看huhuil1l1的 主題 / 回貼
10樓  發表于: 2013-12-03 10:30
PLC程序有順序的。那個停止要到下次掃描才執行的。
sylarw
級別: 探索解密
精華主題: 0
發帖數量: 21 個
工控威望: 137 點
下載積分: 606 分
在線時間: 5(小時)
注冊時間: 2013-11-30
最后登錄: 2019-05-13
查看sylarw的 主題 / 回貼
11樓  發表于: 2013-12-03 21:47
  • «
