kongxiao
師父多多,好處多多!嘿嘿!
級別: 略有小成
精華主題: 0
發帖數量: 71 個
工控威望: 320 點
下載積分: 1338 分
在線時間: 63(小時)
注冊時間: 2010-09-03
最后登錄: 2019-03-05
查看kongxiao的 主題 / 回貼
樓主  發表于: 2010-11-06 12:59
題目是這樣的,一個常開按鈕,一個時間繼電器,N個中間繼電器!
要達到的目的是 1  按第一下按鈕,一直輸出。
               2  按第二下按鈕,輸出閃爍。
               3  按第三下按鈕,輸出停止。
          附件帶答案,用三菱編程軟件編寫,可以轉化成機械電路。  供大家參考
                特此注明這是一個機械電路!請大家不要走捷徑,利用PLC的方便指令!我只是不會使用畫圖軟件才寫成梯形圖的!請大家不要侮辱自己的智商!

[ 此帖被kongxiao在2010-11-07 23:44重新編輯 ]
附件: 一道考智力的程序.rar (11 K) 下載次數:275
網站提示: 請不要用迅雷下載附件,容易出錯
不恥下問,是以謂之文也!!!!!
hongming
級別: 略有小成
精華主題: 0
發帖數量: 158 個
工控威望: 272 點
下載積分: 958 分
在線時間: 42(小時)
注冊時間: 2010-11-10
最后登錄: 2024-11-08
查看hongming的 主題 / 回貼
1樓  發表于: 2010-11-30 21:49
努力了一下,發現也挺有難度的。估計是平時PLC玩太多。把機械線路都忘了。

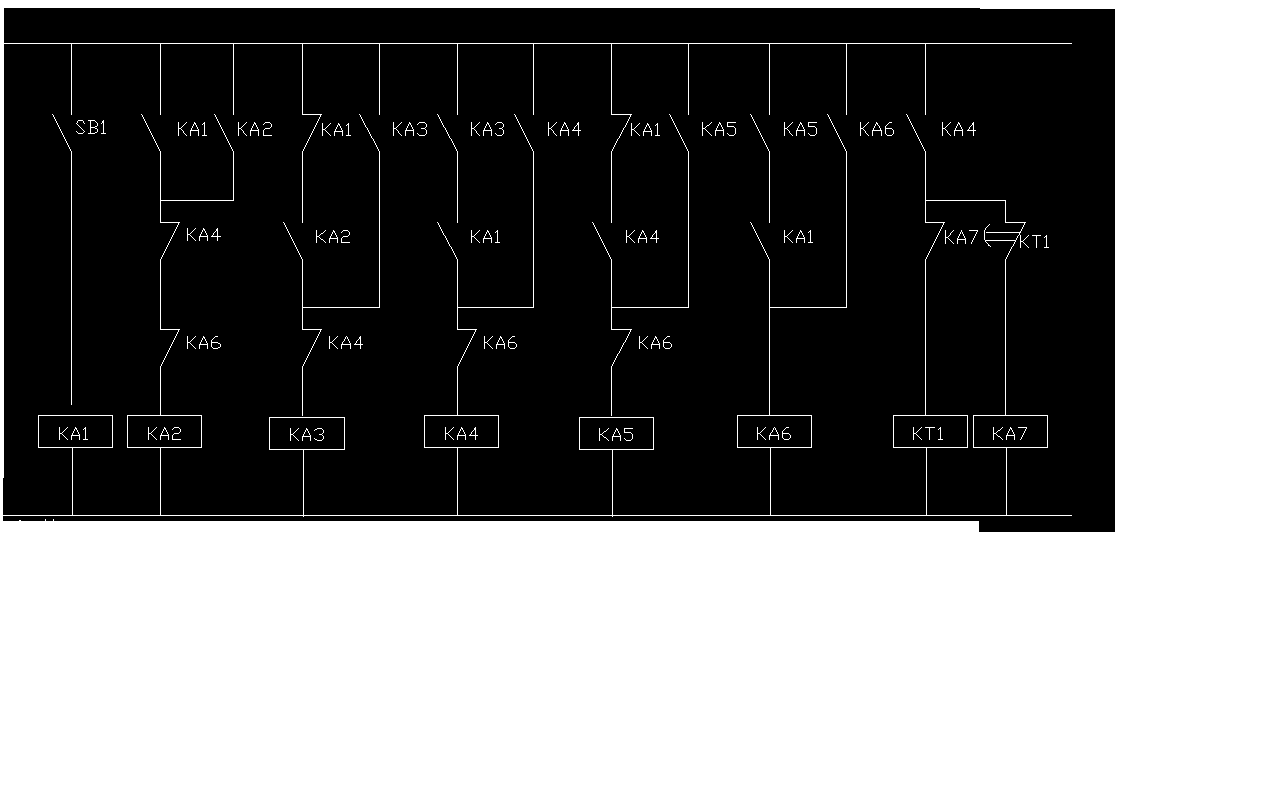

這是我畫的,應該沒有什么沖突,請各位檢查一下。用CAD畫,轉成位圖的。
估計現實中也不會有人這么用的。呵呵。
操作:
    按第一下,KA2長時間輸出
    按第二下,KA7閃爍輸出
    按第三下,KA6切點所有輸出 一鍵控制
hongming
級別: 略有小成
精華主題: 0
發帖數量: 158 個
工控威望: 272 點
下載積分: 958 分
在線時間: 42(小時)
注冊時間: 2010-11-10
最后登錄: 2024-11-08
查看hongming的 主題 / 回貼
2樓  發表于: 2010-11-30 21:53
由于插入圖片看不清楚,請將圖片另存到電腦上再看。
hongming
級別: 略有小成
精華主題: 0
發帖數量: 158 個
工控威望: 272 點
下載積分: 958 分
在線時間: 42(小時)
注冊時間: 2010-11-10
最后登錄: 2024-11-08
查看hongming的 主題 / 回貼
3樓  發表于: 2010-12-02 17:40
引用
引用第70樓阿權1于2010-12-01 18:43發表的  :

          你閃爍電路畫的不對!!!!!!!!


請教70樓,你指的是不是閃爍的時間差或頻率問題?這個我也沒有更好的辦法了。因?yàn)橹挥幸粋時間繼電器。
除了這個,請教下還有什么問題?
