工控人家園 資料互助 三菱FX系列PLC 無線編程電纜電路圖絕對經典。。。。

mmm88800

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 48 個
工控威望: 175 點
下載積分: 864 分
在線時間: 44(小時)
注冊時間: 2011-07-09
最后登錄: 2025-04-30
查看mmm88800的主題 / 回貼

樓主發表于: 2012-12-06 19:47

全看 | 小中大

您還在使用有線編程電纜對PLC進行編程、上載、下載、監視嗎？那太OUT了，有線電纜即攜帶不方便，又有長度限制！更受現場環境制約非常不方便！

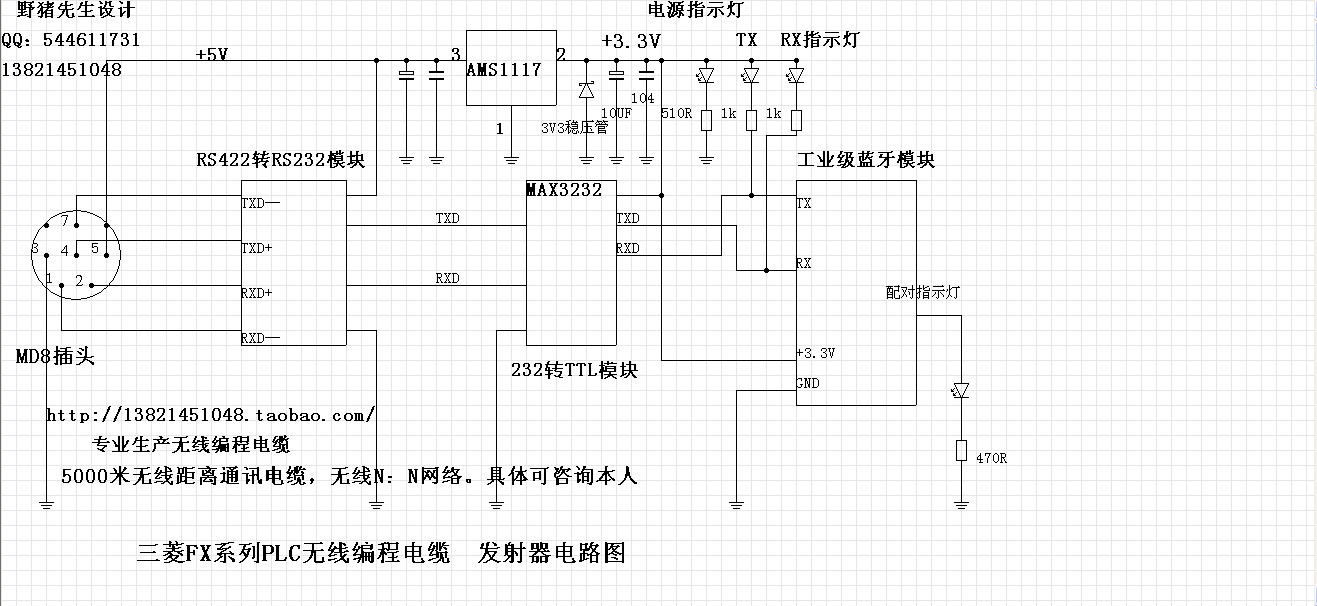

本人今天發布一款小巧的無線編程電纜電路圖，完全替代有線編程電纜，無線有效距離10米以上，

采用CSR進口藍牙芯片（工業級），進口集成電路，保證了工作的穩定性。

支持FX系列PLC  (FX0 FX0N FX2N FX1N FX1S FX0S) 等圓8針插孔

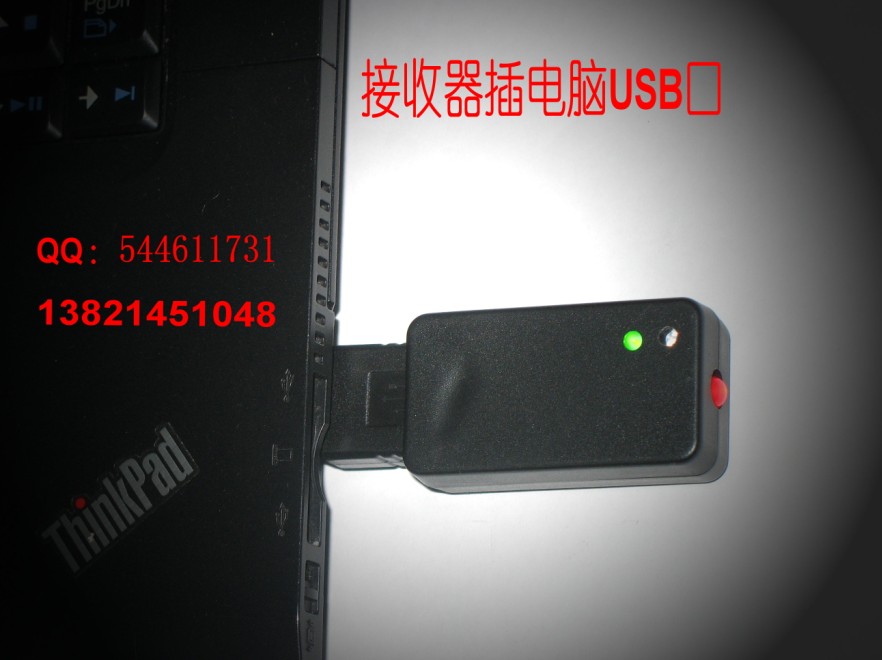

體積48×26×14（mm），只有半個香煙盒大小！可以直接放在上衣口袋里，攜帶非常方便！

成本如下：（所有元件淘寶都有售）

   1：工業級CSR藍牙（帶底版）2個       150元

   2：RS422轉232模塊         1個        30元

   3：232轉TTL模塊           1個        8.50元

   4：MD8插頭                1個        1元

   5：外殼                   2個        3元

   6：電路板                 2塊        2元

   7：LED                               0.6元

   8：3.3V穩壓器                        0.33元

   9：阻容                              1元

  10：USB轉串口線             1條       12元

                                             總計：208元

對此感興趣的朋友想制作本人提供技術支持，也可代為加工！！

QQ：544611731

手機：13821451048
