  • 1
  • 2
  • »
  • Pages: 1/2     Go
遙控器2008
級別: 探索解密
精華主題: 0
發帖數量: 58 個
工控威望: 193 點
下載積分: 3811 分
在線時間: 65(小時)
注冊時間: 2011-07-02
最后登錄: 2018-06-03
查看遙控器2008的 主題 / 回貼
樓主  發表于: 2012-04-29 11:30
誰能接答3個定時器控制電機正反轉 ,。控制要求電機正傳50秒停止10秒在反轉50秒停止10秒
在正傳,如此循環。材料有 3個定時器,接觸器5個,按鈕2個
shi2999
不管學什么,興趣是最好的老師,能賺錢是最強勁的動力
級別: 網絡英雄

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的 主題 / 回貼
1樓  發表于: 2012-04-29 22:50
引用
引用第14樓xxjpc于2012-04-29 22:12發表的  :
我做過兩個定時器就可以實現。

你能上圖就不說吹水,HO!HO!
shi2999
不管學什么,興趣是最好的老師,能賺錢是最強勁的動力
級別: 網絡英雄

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的 主題 / 回貼
2樓  發表于: 2012-04-29 22:52
十秒的停止要用兩次,計時器要帶瞬時觸頭。
shi2999
不管學什么,興趣是最好的老師,能賺錢是最強勁的動力
級別: 網絡英雄

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的 主題 / 回貼
3樓  發表于: 2012-04-29 23:12
這是電工基礎題,圖已畫出來了,請樓主先回答這圖用來什么用?
本帖最近評分記錄:
  • 下載積分:+5(銘杰工控) 熱心助人
    shi2999
    不管學什么,興趣是最好的老師,能賺錢是最強勁的動力
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 2680 個
    工控威望: 7394 點
    下載積分: 3002 分
    在線時間: 606(小時)
    注冊時間: 2010-12-26
    最后登錄: 2023-05-29
    查看shi2999的 主題 / 回貼
    4樓  發表于: 2012-04-29 23:34
    引用
    引用第11樓遙控器2008于2012-04-29 22:04發表的  :
    大家給畫個圖CAD的,或是編程軟件也行。發上來謝謝

    這種電路如果用PLC做真是大才小用了。
    shi2999
    不管學什么,興趣是最好的老師,能賺錢是最強勁的動力
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 2680 個
    工控威望: 7394 點
    下載積分: 3002 分
    在線時間: 606(小時)
    注冊時間: 2010-12-26
    最后登錄: 2023-05-29
    查看shi2999的 主題 / 回貼
    5樓  發表于: 2012-04-30 00:41
    圖片:
    引用
    引用第21樓andtom于2012-04-29 23:39發表的  :
    找我吧,我給你弄個單片機,50塊行不?13410071948

    你不如把程序發上來,等樓主自己搞,坦白說用單片是平宜。這50塊包郵嗎?
    [ 此帖被shi2999在2012-04-30 08:27重新編輯 ]
    shi2999
    不管學什么,興趣是最好的老師,能賺錢是最強勁的動力
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 2680 個
    工控威望: 7394 點
    下載積分: 3002 分
    在線時間: 606(小時)
    注冊時間: 2010-12-26
    最后登錄: 2023-05-29
    查看shi2999的 主題 / 回貼
    6樓  發表于: 2012-04-30 13:44
    圖片:

    在電力拖動中T2的常開可省掉一個。
    [ 此帖被shi2999在2012-05-01 09:43重新編輯 ]
    本帖最近評分記錄:
  • 下載積分:+3(lu831226) 熱心助人
    shi2999
    不管學什么,興趣是最好的老師,能賺錢是最強勁的動力
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 2680 個
    工控威望: 7394 點
    下載積分: 3002 分
    在線時間: 606(小時)
    注冊時間: 2010-12-26
    最后登錄: 2023-05-29
    查看shi2999的 主題 / 回貼
    7樓  發表于: 2012-04-30 14:23
    圖片:
    給多一個圖你參考,和上面的圖無關的。
    [ 此帖被shi2999在2012-04-30 15:04重新編輯 ]
    shi2999
    不管學什么,興趣是最好的老師,能賺錢是最強勁的動力
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 2680 個
    工控威望: 7394 點
    下載積分: 3002 分
    在線時間: 606(小時)
    注冊時間: 2010-12-26
    最后登錄: 2023-05-29
    查看shi2999的 主題 / 回貼
    8樓  發表于: 2012-05-01 09:59
    引用
    引用第30樓supermax于2012-05-01 09:55發表的  :
    我也畫了一個,可惜我用手機上網發不上來,希望shi2999老大幫幫忙。

    你打個電話給我告訴原理,我在電腦畫好幫你發上來。練練腦筋好!
    shi2999
    不管學什么,興趣是最好的老師,能賺錢是最強勁的動力
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 2680 個
    工控威望: 7394 點
    下載積分: 3002 分
    在線時間: 606(小時)
    注冊時間: 2010-12-26
    最后登錄: 2023-05-29
    查看shi2999的 主題 / 回貼
    9樓  發表于: 2012-05-01 10:26

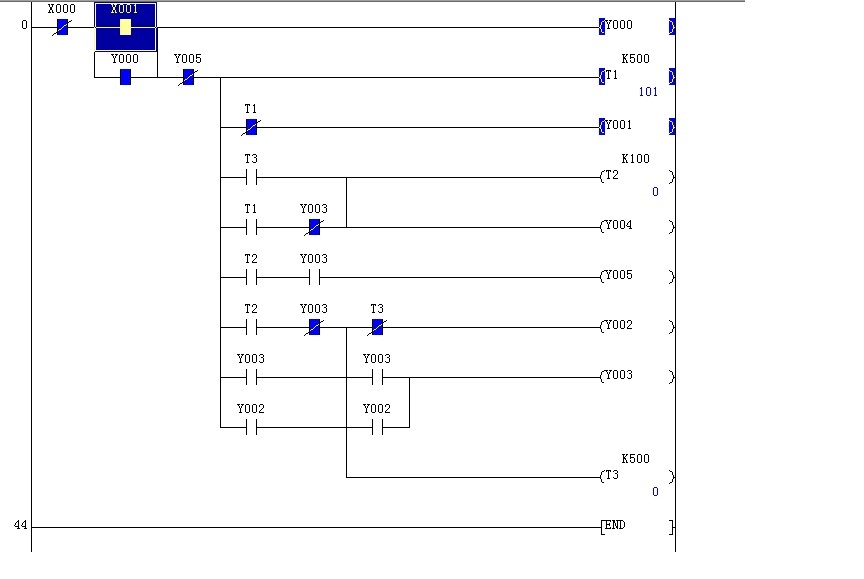

    圖片:
    這不是我畫的,它是supermax畫的圖簡單可行,能很容易轉成繼電器電路。
    Y3和Y4是正反轉。
    shi2999
    不管學什么,興趣是最好的老師,能賺錢是最強勁的動力
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 2680 個
    工控威望: 7394 點
    下載積分: 3002 分
    在線時間: 606(小時)
    注冊時間: 2010-12-26
    最后登錄: 2023-05-29
    查看shi2999的 主題 / 回貼
    10樓  發表于: 2012-05-01 10:30
    看來supermax的電工基礎功很扎實啊。
    shi2999
    不管學什么,興趣是最好的老師,能賺錢是最強勁的動力
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 2680 個
    工控威望: 7394 點
    下載積分: 3002 分
    在線時間: 606(小時)
    注冊時間: 2010-12-26
    最后登錄: 2023-05-29
    查看shi2999的 主題 / 回貼
    11樓  發表于: 2012-05-01 22:42
    引用
    引用第38樓lu831226于2012-05-01 22:25發表的  :

    我感覺這個圖有點問題!!請?jiān)僮屑?xì)驗證下!

    放心!這圖可靠性極高。你懷疑只因你對繼電器控制的單按鈕啟停電路的不了解而爾,這電路非常巧妙地應用了單按鈕啟停電路。
    • «
    • 1
    • 2
    • »
    • Pages: 1/2     Go
