makou
級別: 略有小成
精華主題: 0
發帖數量: 87 個
工控威望: 228 點
下載積分: 644 分
在線時間: 598(小時)
注冊時間: 2009-08-15
最后登錄: 2025-05-08
查看makou的 主題 / 回貼
樓主  發表于: 2011-10-18 13:56

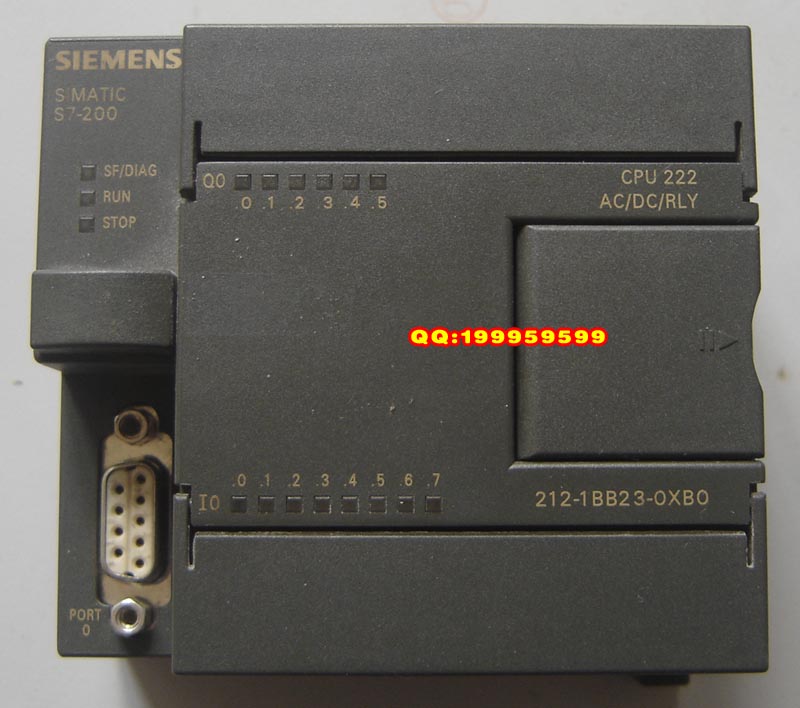

西門子S7-200 CPU222 PLC指示燈不亮，沒有24V輸出。找一張美國產PLC電路圖做參考。





找到電源板，檢查電源管TOP246R， C腳無輸出。更換TOP246R。 檢查固態電容25V/47uF,容量不足，用普通35V/47uF電容代換。




更換以后電源正常，有24V輸出。 接上數據線，傳入輸出點檢測程序，發現輸出04點繼電器無動作，單獨加電給該繼電器能動作。檢查繼電器驅動IC ULN2003，該IC15腳接04點繼電器，查15腳無輸出，更換ULN2003一切正常。








本帖最近評分記錄：
  • 下載積分:+1(dzhn0526) 感謝分享！
  • 下載積分:+1(臺州自動化) 熱心助人！
    huangdejun
    級別: 探索解密
    精華主題: 0
    發帖數量: 71 個
    工控威望: 199 點
    下載積分: 4034 分
    在線時間: 11(小時)
    注冊時間: 2011-12-04
    最后登錄: 2022-02-26
    查看huangdejun的 主題 / 回貼
    1樓  發表于: 2012-03-25 16:47
    謝謝樓主！
