小小一電工
每天一點點 加油 你可以的！
級別: 工控俠客
精華主題: 0
發帖數量: 646 個
工控威望: 2530 點
下載積分: 1698 分
在線時間: 747(小時)
注冊時間: 2012-02-27
最后登錄: 2024-08-12
查看小小一電工的 主題 / 回貼
樓主  發表于: 2019-08-14 12:15

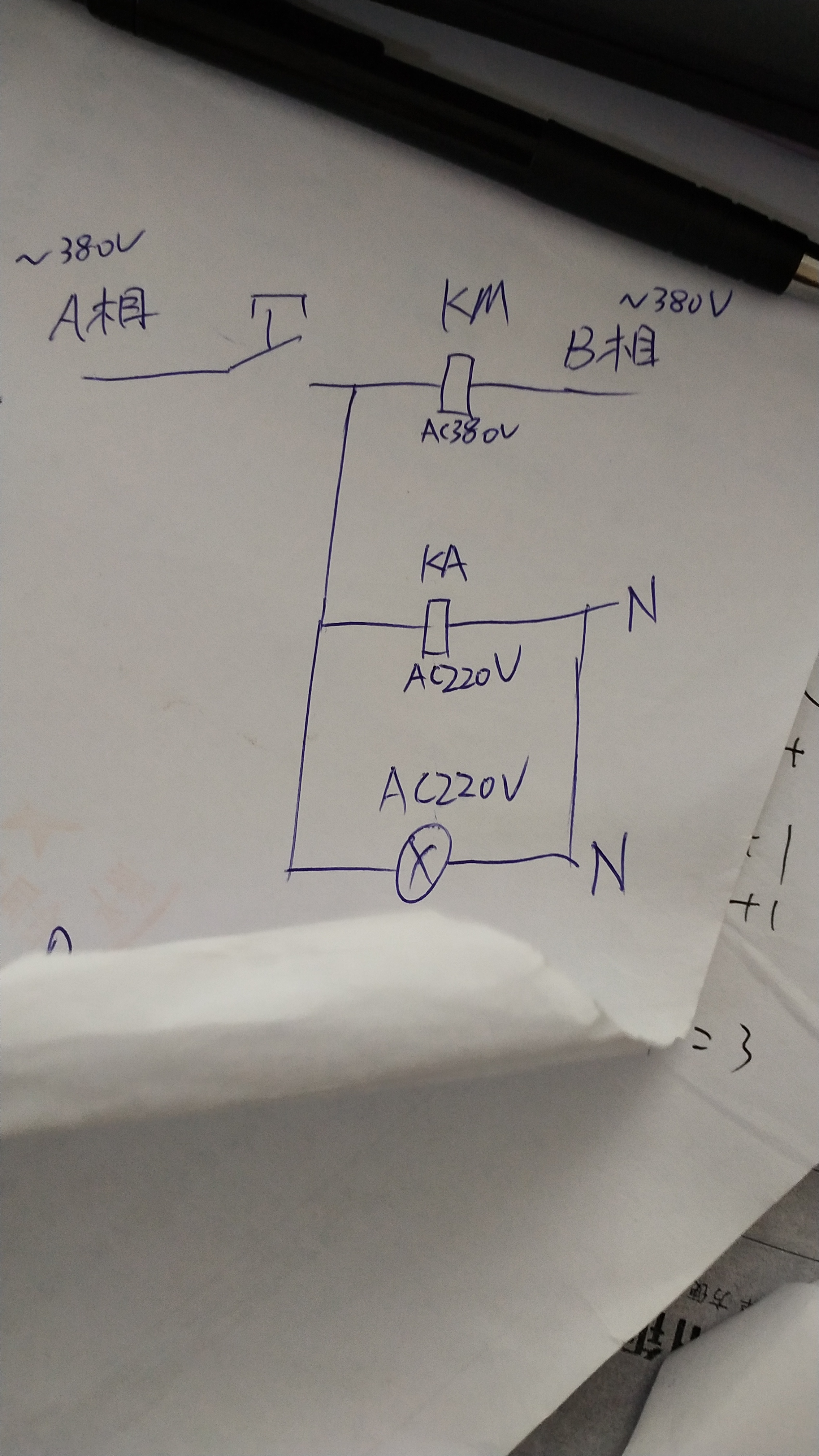

圖片：
如圖，很奇怪的現象 在按鈕沒按的情況下，中繼和指示燈都是得電的，難道380和220的電壓不能并用嗎？，中繼和指示燈的電壓在按鈕沒按之前，是由B相和零線的電壓供電的嗎？還是說380V供電的接觸器線圈電阻小（我量了大概100歐姆）導致即使串聯還是能有足夠的電壓給中繼和指示燈供電？，求解！？
每天一點點
1992sd
級別: 略有小成
精華主題: 0
發帖數量: 236 個
工控威望: 350 點
下載積分: 35437 分
在線時間: 612(小時)
注冊時間: 2012-08-23
最后登錄: 2025-05-30
查看1992sd的 主題 / 回貼
1樓  發表于: 2019-08-14 12:44
等于KM、KA串聯接到220V電壓上面。
lkjhg123987
級別: 工控俠客
精華主題: 0
發帖數量: 140 個
工控威望: 2169 點
下載積分: 4085 分
在線時間: 105(小時)
注冊時間: 2016-12-05
最后登錄: 2025-02-07
查看lkjhg123987的 主題 / 回貼
2樓  發表于: 2019-08-14 14:00
這思路不錯
龍海兒
關注《電氣外傳》公眾號，知乎，CSDN等同號
級別: 論壇先鋒
精華主題: 0
發帖數量: 332 個
工控威望: 1233 點
下載積分: 844 分
在線時間: 97(小時)
注冊時間: 2018-04-13
最后登錄: 2025-05-23
查看龍海兒的 主題 / 回貼
3樓  發表于: 2019-08-14 14:14
這個用法，理論上是不對的。KM線圈不能當電阻來分析。還有200V也可能驅動380V線圈得電。所以不管你是什么用途，一定還有更優設計方案
關注《電氣外傳》公眾號，知乎，CSDN等同號
小侯
小侯
級別: 工控俠客
精華主題: 0
發帖數量: 482 個
工控威望: 2612 點
下載積分: 8904 分
在線時間: 512(小時)
注冊時間: 2008-10-17
最后登錄: 2025-05-29
查看小侯的 主題 / 回貼
4樓  發表于: 2019-08-14 14:37
這一定會有問題
AB電壓是380
AN電壓220
BN電壓220

你未啟動時
等於KA並接燈號然後串接KM送220V的電壓
雖然線圈上標註380V及220V
但電磁鐵上有電就有可能激磁吸住
我的名字叫紅
級別: 工控俠客
精華主題: 0
發帖數量: 21 個
工控威望: 2101 點
下載積分: 3121 分
在線時間: 86(小時)
注冊時間: 2017-01-03
最后登錄: 2025-05-09
查看我的名字叫紅的 主題 / 回貼
5樓  發表于: 2019-08-14 15:10
用kM的常開觸點控制中繼和指示燈
yerong
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1936 個
工控威望: 2089 點
下載積分: 11133 分
在線時間: 840(小時)
注冊時間: 2007-08-28
最后登錄: 2025-05-30
查看yerong的 主題 / 回貼
6樓  發表于: 2019-08-14 18:00
奇怪的用法
wenqing1012
級別: 家園常客
精華主題: 0
發帖數量: 646 個
工控威望: 805 點
下載積分: 2438 分
在線時間: 485(小時)
注冊時間: 2006-11-03
最后登錄: 2025-05-31
查看wenqing1012的 主題 / 回貼
7樓  發表于: 2019-08-15 08:55
肯定是不可以的！
機會是自己創造的！
999感冒靈
級別: 略有小成
精華主題: 0
發帖數量: 274 個
工控威望: 351 點
下載積分: 1210 分
在線時間: 65(小時)
注冊時間: 2019-05-29
最后登錄: 2023-12-17
查看999感冒靈的 主題 / 回貼
8樓  發表于: 2019-08-15 09:01
darkangel
級別: 探索解密
精華主題: 0
發帖數量: 38 個
工控威望: 130 點
下載積分: 671 分
在線時間: 33(小時)
注冊時間: 2016-06-13
最后登錄: 2025-02-24
查看darkangel的 主題 / 回貼
9樓  發表于: 2019-08-15 10:33
AN  BN 都是220V ， 樓主不明白嗎？  最好用 一條火線
天空流星
SZ-CL
級別: 網絡英雄
精華主題: 0
發帖數量: 583 個
工控威望: 8205 點
下載積分: 4550 分
在線時間: 580(小時)
注冊時間: 2008-03-17
最后登錄: 2025-05-30
查看天空流星的 主題 / 回貼
10樓  發表于: 2019-08-15 11:35
沒按鈕按鈕的時候  B-N是由220V的，線圈就是不吸合，也是導通的，哪220V部分就由問題了，可以試試，按鈕改成用兩對觸點，第一對還是原來一樣，斷A-B一路，增加的一對，用來斷A-N一路，就是分開B-N一路
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4711 個
工控威望: 8116 點
下載積分: 17518 分
在線時間: 3279(小時)
注冊時間: 2016-10-31
最后登錄: 2025-05-30
查看夢雨天涯的 主題 / 回貼
11樓  發表于: 2019-08-15 14:28
圖片：
？？？？？
微信hui530527      b站賬號，非標自動化譚工
請不要隨意加我，不會隨便通過。QQ群942493953
