電氣小學生
級別: 家園常客
精華主題: 0
發帖數量: 133 個
工控威望: 829 點
下載積分: 1729 分
在線時間: 129(小時)
注冊時間: 2021-04-15
最后登錄: 2025-07-14
查看電氣小學生的 主題 / 回貼
樓主  發表于: 2024-12-30 09:52
最近做項目遇到一個問題,此前未做個轉盤類項目。
項目描述:一個四工位轉盤機,每個工位都有2個氣缸跟隨工位循環旋轉。
問題描述:在觸摸屏分別有4個工位的操作按鈕,對應4個工位,因?yàn)樵O(shè)備外圍整體是不動的,內部轉盤和外部對應關系位1.2.3.4對應1.2.3.4,也會是1.2.3.4.對應2.3.4.1。
控制要求:無論轉盤怎么轉,觸摸屏按鈕控制永遠對應外部工位,即,當內部1工位與外部一工位對應時,操作觸摸屏1工位按鈕,內部1工位氣缸動作,當內部2工位與外部1工位對應時,操作觸摸屏1工位按鈕,內部2工位氣缸動作,依次類推。
當前思路:在外部1工位用三個接近開關組合,內部工位裝上不同的組合塊,例如 001.011.111.110.以此判斷內部哪一個工位當前與外部1工位對應,其余工位的對應關系可以推算出來。
個人感受:目前只有這一個思路,雖然程序還沒開始寫,但感覺這種思路,寫的話程序量會很大,且容易混亂。

征求大家不吝賜教,提供一下優秀的思路,能有類似的程序,請大家支持一下,我借鑒借鑒,感謝感謝!
電氣小學生
級別: 家園常客
精華主題: 0
發帖數量: 133 個
工控威望: 829 點
下載積分: 1729 分
在線時間: 129(小時)
注冊時間: 2021-04-15
最后登錄: 2025-07-14
查看電氣小學生的 主題 / 回貼
1樓  發表于: 2024-12-30 10:03
引用
引用樓主電氣小學生于2024-12-30 09:52發表的 三菱轉盤控制程序 :
最近做項目遇到一個問題,此前未做個轉盤類項目。
項目描述:一個四工位轉盤機,每個工位都有2個氣缸跟隨工位循環旋轉。
問題描述:在觸摸屏分別有4個工位的操作按鈕,對應4個工位,因?yàn)樵O(shè)備外圍整體是不動的,內部轉盤和外部對應關系位1.2.3.4對應1.2.3.4,也會是1.2.3.4.對應2.3.4.1。
控制要求:無論轉盤怎么轉,觸摸屏按鈕控制永遠對應外部工位,即,當內部1工位與外部一工位對應時,操作觸摸屏1工位按鈕,內部1工位氣缸動作,當內部2工位與外部1工位對應時,操作觸摸屏1工位按鈕,內部2工位氣缸動作,依次類推。
當前思路:在外部1工位用三個接近開關組合,內部工位裝上不同的組合塊,例如 001.011.111.110.以此判斷內部哪一個工位當前與外部1工位對應,其余工位的對應關系可以推算出來。
.......




觸摸屏用威綸通。
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4806 個
工控威望: 8223 點
下載積分: 17861 分
在線時間: 3357(小時)
注冊時間: 2016-10-31
最后登錄: 2025-07-14
查看夢雨天涯的 主題 / 回貼
2樓  發表于: 2024-12-30 10:14
你用的事分割器還是伺服呢?
微信hui530527      b站賬號,非標自動化譚工
請不要隨意加我,不會隨便通過。QQ群462042464
電氣小學生
級別: 家園常客
精華主題: 0
發帖數量: 133 個
工控威望: 829 點
下載積分: 1729 分
在線時間: 129(小時)
注冊時間: 2021-04-15
最后登錄: 2025-07-14
查看電氣小學生的 主題 / 回貼
3樓  發表于: 2024-12-30 10:26
引用
引用第2樓夢雨天涯于2024-12-30 10:14發表的  :
你用的事分割器還是伺服呢?

分割器
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4806 個
工控威望: 8223 點
下載積分: 17861 分
在線時間: 3357(小時)
注冊時間: 2016-10-31
最后登錄: 2025-07-14
查看夢雨天涯的 主題 / 回貼
4樓  發表于: 2024-12-30 10:29

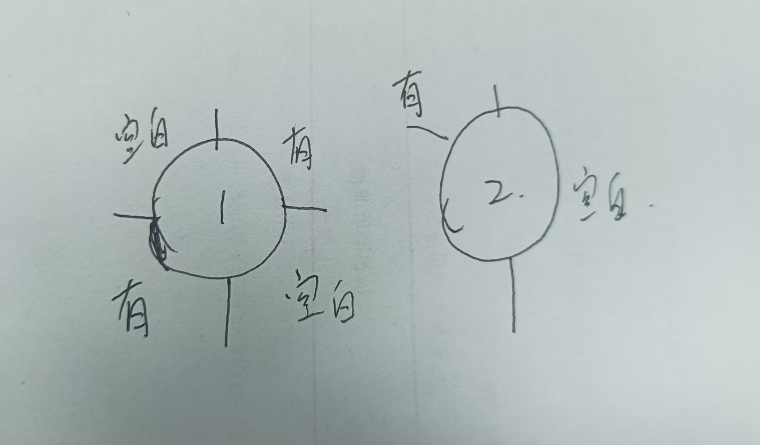

圖片:
按照你的思路,分割片1和2應該組成0000,0001,0010,0011,這四種組合0,1,2,3。然后你還需要增加一個到位,也就是分割器空白靜止的部分,就是讓上面氣缸到位動作的型號。那么0000的時候,就是1號氣缸動作,0001就是2號,至此類推,分割片1和2的機械加工就是,分割片1是做兩個90度,180度對稱,分割片2是180,然后兩個重疊,組成上面說的2進制就行
微信hui530527      b站賬號,非標自動化譚工
請不要隨意加我,不會隨便通過。QQ群462042464
中文就中文
級別: 探索解密
精華主題: 0
發帖數量: 144 個
工控威望: 173 點
下載積分: 6278 分
在線時間: 141(小時)
注冊時間: 2024-11-13
最后登錄: 2025-07-14
查看中文就中文的 主題 / 回貼
5樓  發表于: 2024-12-30 10:37
從原點開始,內部旋轉一個工位到位,就記錄一次狀態,然后轉一次就傳遞一次狀態。不知道這樣能不能幫助到你。
hyyshadi
級別: 正式會員
精華主題: 0
發帖數量: 48 個
工控威望: 94 點
下載積分: 346 分
在線時間: 8(小時)
注冊時間: 2024-01-02
最后登錄: 2025-07-14
查看hyyshadi的 主題 / 回貼
6樓  發表于: 2024-12-31 17:57
SFLT指令,分割器加半圓
紅云123
級別: 略有小成
精華主題: 0
發帖數量: 311 個
工控威望: 381 點
下載積分: 2894 分
在線時間: 165(小時)
注冊時間: 2020-09-22
最后登錄: 2025-07-03
查看紅云123的 主題 / 回貼
7樓  發表于: 2025-01-02 15:12
做過類似的項目。上電復位后屏上彈出對話框輸入當前轉臺對應1工位的編號,這樣就會一 一對應了。
然后用移位指令。
277562975
蝴蝶
級別: 探索解密
精華主題: 0
發帖數量: 57 個
工控威望: 161 點
下載積分: 687 分
在線時間: 129(小時)
注冊時間: 2015-12-26
最后登錄: 2025-06-19
查看277562975的 主題 / 回貼
8樓  發表于: 2025-01-04 15:47
在4個工位安裝一個光電開關,轉盤上只裝1個感應片 ,通過光電開關ON信號,判斷出當前工位,推算出應該動哪個氣缸
wangnaizhi
級別: 工控俠客
精華主題: 0
發帖數量: 1308 個
工控威望: 2014 點
下載積分: 2670 分
在線時間: 1042(小時)
注冊時間: 2015-08-31
最后登錄: 2025-07-14
查看wangnaizhi的 主題 / 回貼
9樓  發表于: 2025-01-04 16:26
有3個方向
1、一個是觸摸屏端做 另外一個是PLC端做  觸摸屏用安全顯示的功能做
2、PLC端做 考慮觸發的條件是不變的 輸出端發生改變
3、最簡單的  機構設計改變一下 分割器用中間不跟隨分割器動動的分割器
總的來說  3是最簡單的 也是最常用的
臻善君
級別: 正式會員
精華主題: 0
發帖數量: 39 個
工控威望: 67 點
下載積分: 2335 分
在線時間: 14(小時)
注冊時間: 2021-08-20
最后登錄: 2025-06-15
查看臻善君的 主題 / 回貼
10樓  發表于: 2025-01-10 14:03
9樓正解,學習了
