樓主  發表于: 2023-05-09 21:46
圖片:
各位大神好

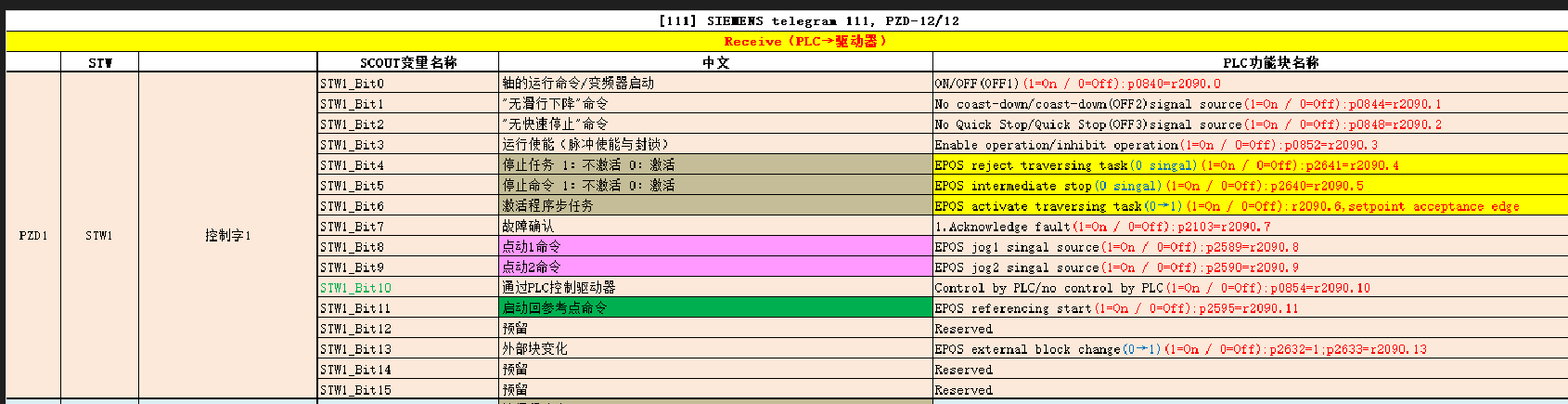

小弟才接觸S7 1500  用的V90的伺服 通過PN通訊   在組態網絡的時候犯了難
看了網上的資料手冊介紹  說走EPOS控制 用111就可以了 但是我不懂這個報文到底有個什么作用
我理解的是 我組態是 系統會為伺服分配 I地址  Q地址    就像三菱IO地址一樣
然后 我是不是就按照系統分配的Q地址 對應的比如是控制字1   比如系統分配為5..9  那么
我想控制字1的點動正反轉  就是Q5.8或Q5.9置為1 就會對應控制伺服正反轉JOG移動呢
每天學習一點點
sjm213
有小知識,無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5291 個
工控威望: 7517 點
下載積分: 161097 分
在線時間: 3236(小時)
注冊時間: 2007-11-21
最后登錄: 2025-06-13
查看sjm213的 主題 / 回貼
1樓  發表于: 2023-05-09 23:34
你的理解是對的。

西門子推行的是標簽化編程,通過報文把這些外部實際地址關聯到了控制字/目標地址……等,這樣你就不用推算JOG是要置位哪個Q點了,搞控制字就行。

更進一步,使用FB284來控制伺服,這控制字你也不用管了,把需要的定位功能往它管腳上拖就行了。


本帖最近評分記錄:
  • 下載積分:+1(dzh832) 好貼好貼!
  • 下載積分:+5(gz068909) 真心感謝呀 一下感覺就茅 ..
    hsl200
    可憐千萬英雄血;換來今日舊乾坤;英雄若知今朝樣;何不留身孝雙
    級別: 家園常客
    精華主題: 0
    發帖數量: 552 個
    工控威望: 843 點
    下載積分: 76 分
    在線時間: 74(小時)
    注冊時間: 2008-06-06
    最后登錄: 2025-06-13
    查看hsl200的 主題 / 回貼
    2樓  發表于: 2023-05-10 06:30
    FB284 更新版本是FB300 功能一樣  只是后者更嚴謹一點,使用起來還很順手,如果空值引腳  你百度一下就知道了
    本帖最近評分記錄:
  • 下載積分:+3(gz068909) 謝謝回答 明白啦
  • 可憐千萬英雄血;
    換來今日舊乾坤;
    英雄若知今朝樣;
    何不留身孝雙親。
    尹夢超
    級別: 略有小成
    精華主題: 0
    發帖數量: 98 個
    工控威望: 258 點
    下載積分: 7046 分
    在線時間: 81(小時)
    注冊時間: 2012-05-24
    最后登錄: 2025-06-10
    查看尹夢超的 主題 / 回貼
    3樓  發表于: 2023-05-10 09:04
    1.西門子S7-1500使用EPOS功能,必須配合西門子報文111使用。
    2.配置報文111后,確實和你說的一樣會自動分配輸入I點,輸出Q點,但是你實際使用時,并不是直接控制I,Q點,你只需要控制對應的FB284管腳和監控管腳就可以了,FB284已經把標準的定位功能都封裝好了,已經滿足基本定位控制。
    3.如果你想深入學習一下西門子報文,那就可以具體解讀一下報文的具體含義,但一般工控人都沒那個時間。
    4.拓展一下,如果需要使用1500的工藝對象TO控制軸,那就要使用報文105,但這個會占用1500的軸資源,是有限的,FB284使用可以當做一個遠程IO組態,理論是1511就可以支持128個從站
    5.具體使用FB284可以查看實例文檔
    本帖最近評分記錄:
  • 下載積分:+5(gz068909) 看了你的回答過后 真的一 ..
    gz068909
    級別: 略有小成
    精華主題: 0
    發帖數量: 149 個
    工控威望: 295 點
    下載積分: 1033 分
    在線時間: 73(小時)
    注冊時間: 2017-12-23
    最后登錄: 2025-06-13
    查看gz068909的 主題 / 回貼
    4樓  發表于: 2023-05-10 14:53
    看了你的回答 真的一下就明白了許多 十分感謝
    引用
    引用第3樓尹夢超于2023-05-10 09:04發表的  :
    1.西門子S7-1500使用EPOS功能,必須配合西門子報文111使用。
    2.配置報文111后,確實和你說的一樣會自動分配輸入I點,輸出Q點,但是你實際使用時,并不是直接控制I,Q點,你只需要控制對應的FB284管腳和監控管腳就可以了,FB284已經把標準的定位功能都封裝好了,已經滿足基本定位控制。
    3.如果你想深入學習一下西門子報文,那就可以具體解讀一下報文的具體含義,但一般工控人都沒那個時間。
    4.拓展一下,如果需要使用1500的工藝對象TO控制軸,那就要使用報文105,但這個會占用1500的軸資源,是有限的,FB284使用可以當做一個遠程IO組態,理論是1511就可以支持128個從站
    5.具體使用FB284可以查看實例文檔
    每天學習一點點
    gz068909
    級別: 略有小成
    精華主題: 0
    發帖數量: 149 個
    工控威望: 295 點
    下載積分: 1033 分
    在線時間: 73(小時)
    注冊時間: 2017-12-23
    最后登錄: 2025-06-13
    查看gz068909的 主題 / 回貼
    5樓  發表于: 2023-05-10 14:53
    這么一看 確實比三菱的用起來方便一點

    引用
    引用第1樓sjm213于2023-05-09 23:34發表的  :
    你的理解是對的。

    西門子推行的是標簽化編程,通過報文把這些外部實際地址關聯到了控制字/目標地址……等,這樣你就不用推算JOG是要置位哪個Q點了,搞控制字就行。

    更進一步,使用FB284來控制伺服,這控制字你也不用管了,把需要的定位功能往它管腳上拖就行了。
    .......
    每天學習一點點
    別摸我屁屁
    級別: 探索解密
    精華主題: 0
    發帖數量: 95 個
    工控威望: 146 點
    下載積分: 607 分
    在線時間: 26(小時)
    注冊時間: 2023-05-03
    最后登錄: 2023-11-02
    查看別摸我屁屁的 主題 / 回貼
    6樓  發表于: 2023-05-15 09:02
    個人覺得還是西門子用起來舒服
    hxyeer
    級別: 略有小成
    精華主題: 0
    發帖數量: 222 個
    工控威望: 308 點
    下載積分: 1151 分
    在線時間: 179(小時)
    注冊時間: 2019-06-24
    最后登錄: 2025-04-30
    查看hxyeer的 主題 / 回貼
    7樓  發表于: 2023-07-05 18:27
    你們要這樣說,那還是Ethercat 用起來最爽
    怒懟懟
    閑魚 哦豁拐咯  有一些工控資料及硬件二
    級別: 家園常客
    精華主題: 0
    發帖數量: 229 個
    工控威望: 782 點
    下載積分: 1224 分
    在線時間: 44(小時)
    注冊時間: 2023-06-08
    最后登錄: 2025-06-03
    查看怒懟懟的 主題 / 回貼
    8樓  發表于: 2023-07-18 10:49
    哇偶 豁然開朗呀
