樓主  發表于: 2017-04-07 14:36
>>支撐座系列總介紹——組裝范例(同創達方型支撐座)


>>支撐座系列總介紹——組裝范例(同創達圓型支撐座)



>>同創達支撐座系列總介紹——安裝注意事項


安裝步驟:安裝固定端至螺桿
1 不可拆開支撐座;
2 置入螺桿至支撐座時要小心避免刮傷油封外唇。
3 置入支撐座固定端后,使用內六角螺絲以及銅墊片將螺母鎖上。
4 組裝支撐端軸承至螺桿本體,并以彈性扣環鎖上,將組裝好的部分放至支撐端外殼。


安裝步驟:安裝至滑臺及基地
1 將工作滑臺與滾珠螺桿的鏈接塊用螺絲暫時固定,將支撐座的固定端暫時固定在基座,往固定端移動滑臺使得螺桿置中,調整螺絲的中心點使滑臺的移動順暢。
2 當使用到支撐座的固定端為參考點時,調整螺絲與滑臺之前,或者是螺絲與連接塊內部的間隙。當使用到支撐座的固定端作為參考點時,高速支撐座的軸高。(支撐座是方型式)
3 將支撐端移動滑臺使螺桿置中,調整螺絲的中心點,往左往右移動數次以便檢查滑臺的移動是否滑順,再暫時將系統固定在基座上。

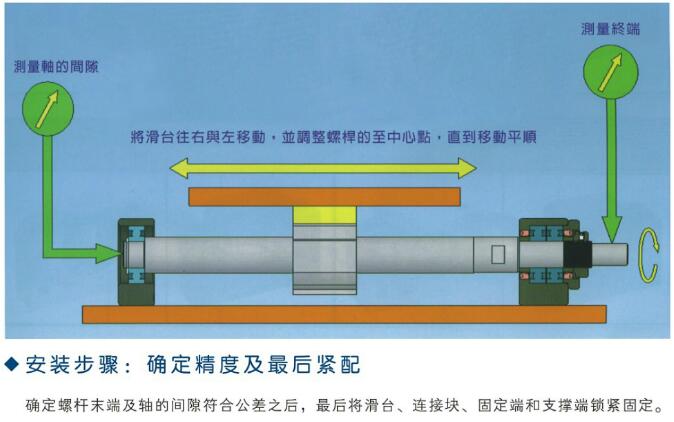

安裝步驟:確定精度及最后緊配
確定 螺桿末端及軸的間隙符合公差之后,最后將滑臺,連接塊,固定端和支撐端鎖緊固定。


安裝步驟:與馬達之聯結
1 在基座上安裝馬達固定架
2以聯軸器連接馬達機螺桿(注意,確定安裝精度)
3 安裝后馬達運轉測試。
詳情百度:深圳同創達
[ 此帖被tcd滑臺在2017-08-04 14:13重新編輯 ]
滑臺廠
bus
級別: 略有小成
精華主題: 0
發帖數量: 125 個
工控威望: 225 點
下載積分: 1944 分
在線時間: 48(小時)
注冊時間: 2010-11-07
最后登錄: 2017-09-22
查看bus的 主題 / 回貼
1樓  發表于: 2017-07-06 11:22
學習學習
lgh831
級別: 略有小成
精華主題: 0
發帖數量: 77 個
工控威望: 200 點
下載積分: 15293 分
在線時間: 153(小時)
注冊時間: 2013-10-20
最后登錄: 2020-07-21
查看lgh831的 主題 / 回貼
2樓  發表于: 2017-07-06 11:24
學習
