樓主  發表于: 2014-01-09 21:30

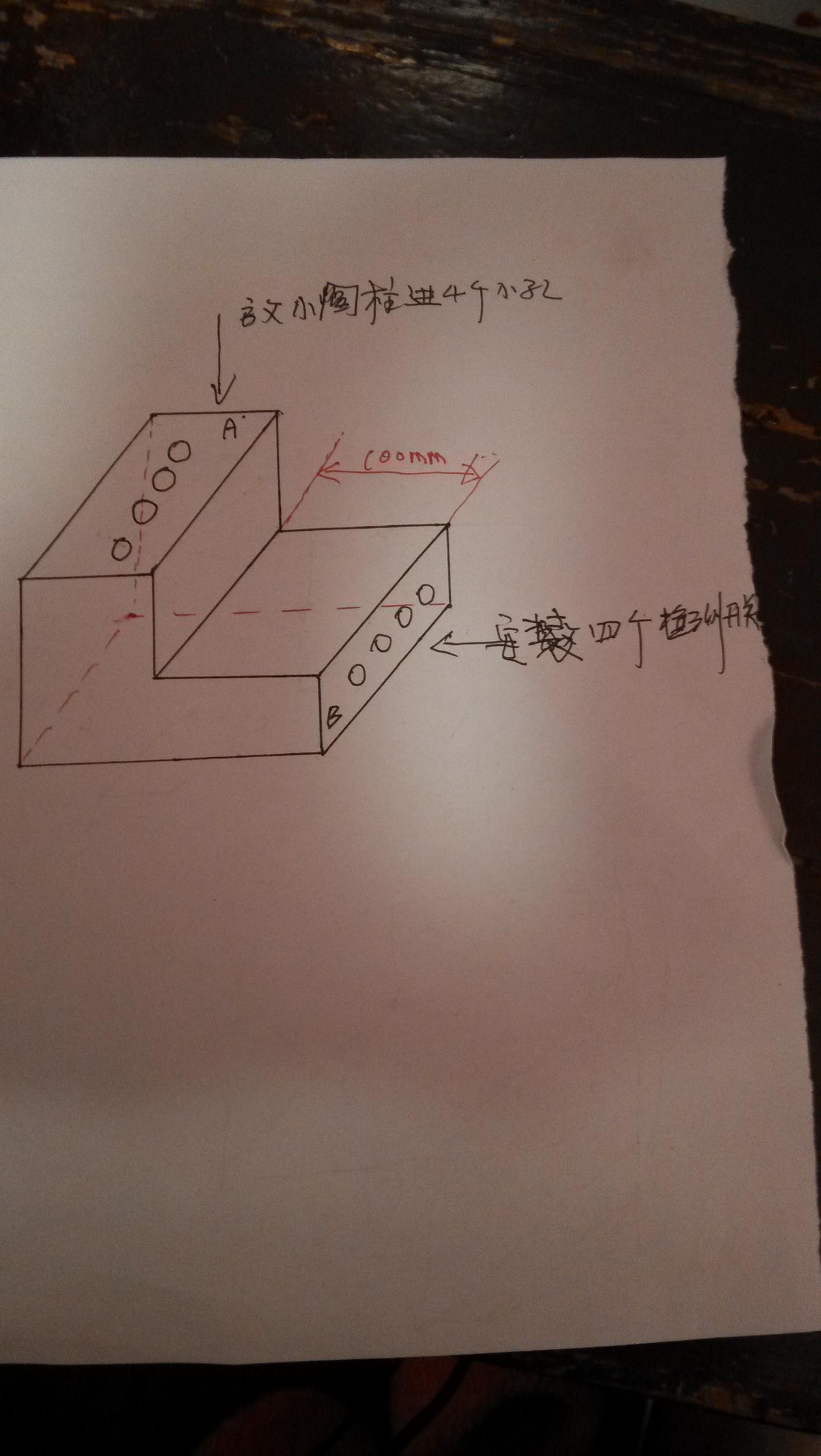

圖片:
如圖,A面有4個小通孔,直通底面
      B面有4個小通孔,直通側面
      A面4小孔與B面4小孔分別相交

      小孔直徑大約1mm-3mm


現將小圓柱從A面小孔放入從底面流出,
現要求在B面4個小孔安裝開關用來檢測圓柱是否落下,


問題就是4個開關要放入小孔內不知道怎么選型,
OMRON的套管型光釬開關E32-DC200BR 2M不知道是否可以
有沒有比較便宜的國產貨能用在這里

QQ 20471661
zr_555
級別: 探索解密
精華主題: 0
發帖數量: 31 個
工控威望: 162 點
下載積分: 144507 分
在線時間: 189(小時)
注冊時間: 2013-08-03
最后登錄: 2025-07-24
查看zr_555的 主題 / 回貼
1樓  發表于: 2014-01-09 21:38
光纖探頭的光電開關可以。
迷茫中
級別: 論壇先鋒
精華主題: 0
發帖數量: 270 個
工控威望: 1180 點
下載積分: 1617 分
在線時間: 161(小時)
注冊時間: 2010-10-06
最后登錄: 2025-07-18
查看迷茫中的 主題 / 回貼
2樓  發表于: 2014-01-09 21:54
引用
引用第1樓zr_555于2014-01-09 21:38發表的  :
光纖探頭的光電開關可以。

關鍵是開關要伸到那么小的孔里面去啊
QQ 20471661
lingxun7
級別: 探索解密
精華主題: 0
發帖數量: 22 個
工控威望: 132 點
下載積分: 2488 分
在線時間: 82(小時)
注冊時間: 2012-05-08
最后登錄: 2017-05-10
查看lingxun7的 主題 / 回貼
3樓  發表于: 2014-01-10 09:07
帶螺紋的、好固定的
多晶鑄錠
級別: 略有小成
精華主題: 0
發帖數量: 265 個
工控威望: 425 點
下載積分: 2702 分
在線時間: 180(小時)
注冊時間: 2012-10-23
最后登錄: 2022-03-30
查看多晶鑄錠的 主題 / 回貼
4樓  發表于: 2014-01-10 11:01
B面的空可以大一點的啊,方便安裝關電開關,用螺紋的來固定定位
renlei0806
級別: 略有小成
精華主題: 0
發帖數量: 303 個
工控威望: 469 點
下載積分: 14829 分
在線時間: 178(小時)
注冊時間: 2013-03-25
最后登錄: 2024-03-04
查看renlei0806的 主題 / 回貼
5樓  發表于: 2014-01-10 11:10
安裝在A面出口行嗎?
100759
生活-焉知水生火熱
級別: 家園常客
精華主題: 0
發帖數量: 403 個
工控威望: 570 點
下載積分: 1395 分
在線時間: 337(小時)
注冊時間: 2008-04-03
最后登錄: 2025-07-19
查看100759的 主題 / 回貼
6樓  發表于: 2014-01-10 11:16
A底部安裝近接
迷茫中
級別: 論壇先鋒
精華主題: 0
發帖數量: 270 個
工控威望: 1180 點
下載積分: 1617 分
在線時間: 161(小時)
注冊時間: 2010-10-06
最后登錄: 2025-07-18
查看迷茫中的 主題 / 回貼
7樓  發表于: 2014-01-10 11:52
引用
引用第4樓多晶鑄錠于2014-01-10 11:01發表的  :
B面的空可以大一點的啊,方便安裝關電開關,用螺紋的來固定定位

B面的孔不能太大,太大的話其他孔的也能感應到,需要一一對應
QQ 20471661
迷茫中
級別: 論壇先鋒
精華主題: 0
發帖數量: 270 個
工控威望: 1180 點
下載積分: 1617 分
在線時間: 161(小時)
注冊時間: 2010-10-06
最后登錄: 2025-07-18
查看迷茫中的 主題 / 回貼
8樓  發表于: 2014-01-10 11:53
引用
引用第6樓100759于2014-01-10 11:16發表的  :
A底部安裝近接

不能安裝在底面,我畫的只是其中的一部分,底面是有其他零部件的,
QQ 20471661
niningtt
級別: 工控俠客
精華主題: 0
發帖數量: 1233 個
工控威望: 3553 點
下載積分: 850 分
在線時間: 461(小時)
注冊時間: 2010-08-24
最后登錄: 2025-07-24
查看niningtt的 主題 / 回貼
9樓  發表于: 2014-01-10 13:03
首先你需要說明你的小圓柱的材質,大物件的材質,看是否可以經過材質性質不同來檢測,其次可以使用對射,這樣就不需要插入孔中,
tkggtdkjpl
工欲善其事,必先利其器!
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3460 個
工控威望: 20999 點
下載積分: 35263 分
在線時間: 1811(小時)
注冊時間: 2010-01-03
最后登錄: 2025-07-23
查看tkggtdkjpl的 主題 / 回貼
10樓  發表于: 2014-01-10 14:25
這種情況下,B打通,對射比較可靠!
自動化單機,生產線,項目編程調試!
迷茫中
級別: 論壇先鋒
精華主題: 0
發帖數量: 270 個
工控威望: 1180 點
下載積分: 1617 分
在線時間: 161(小時)
注冊時間: 2010-10-06
最后登錄: 2025-07-18
查看迷茫中的 主題 / 回貼
11樓  發表于: 2014-01-10 16:45
引用
引用第9樓niningtt于2014-01-10 13:03發表的  :
首先你需要說明你的小圓柱的材質,大物件的材質,看是否可以經過材質性質不同來檢測,其次可以使用對射,這樣就不需要插入孔中,

材料是鐵的,對射關鍵是孔太小了,這么小的孔能對射嗎,不會因光擴散而失效嗎
QQ 20471661
  • «
