我做了一個伺服編碼器信號輸出轉24的板子，是PNP型的。現在要求是NPN型的。我準備在PNP的脈沖輸出處加一個三極管。
現在問題是，用于脈沖信號的三極管要求耐得住24V（集電極和射級之間）。還有一個就是高速。因?yàn)槭敲}沖信號。所有速度很快。
我手上有C9013 H-A38。不知道能不能滿足要求。如果不行。還麻煩大俠推薦一個。謝謝

beavin

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 49 個
工控威望: 968 點
下載積分: 2136 分
在線時間: 40(小時)
注冊時間: 2010-10-19
最后登錄: 2015-09-16
查看beavin的主題 / 回貼

1樓發表于: 2012-09-06 15:23

只看該作者 | 小中大

路過,順帶看高手怎么說

.com.cn

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 60 個
工控威望: 171 點
下載積分: 927 分
在線時間: 167(小時)
注冊時間: 2012-05-12
最后登錄: 2022-09-09
查看.com.cn的主題 / 回貼

2樓發表于: 2012-09-06 15:38

只看該作者 | 小中大

9013是低頻功率管

hmilydyk

自動化設計改造是我的職業也是我的愛好

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 464 個
工控威望: 597 點
下載積分: 1153 分
在線時間: 167(小時)
注冊時間: 2012-08-21
最后登錄: 2024-06-17
查看hmilydyk的主題 / 回貼

3樓發表于: 2012-09-06 17:24

只看該作者 | 小中大

為什么要這么麻煩？PNP轉NPN加個中繼不可以解決？？？

wwcwwc

級別: VIP會員

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70632 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-07-11
查看wwcwwc的主題 / 回貼

4樓發表于: 2012-09-06 17:33

只看該作者 | 小中大

一般你需要看集電極與基極、發射極的耐壓，確保2倍以上。同時確保集電極電流足夠大，還有頻率。9013是npn型，90系列只有9012、9015是pnp型。電壓是夠了，你需要確認電流、頻率值。

pengwang

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 110 個
工控威望: 216 點
下載積分: 1749 分
在線時間: 77(小時)
注冊時間: 2011-05-30
最后登錄: 2020-01-08
查看pengwang的主題 / 回貼

5樓發表于: 2012-09-06 19:34

只看該作者 | 小中大

進來學習學習

靜芳

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 957 個
工控威望: 3036 點
下載積分: 3301 分
在線時間: 205(小時)
注冊時間: 2010-02-05
最后登錄: 2025-07-06
查看靜芳的主題 / 回貼

6樓發表于: 2012-09-06 19:50

只看該作者 | 小中大

光耦不可以么？

meipingboy

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 529 個
工控威望: 736 點
下載積分: 9650 分
在線時間: 612(小時)
注冊時間: 2009-09-13
最后登錄: 2025-07-11
查看meipingboy的主題 / 回貼

7樓發表于: 2012-09-06 20:06

只看該作者 | 小中大

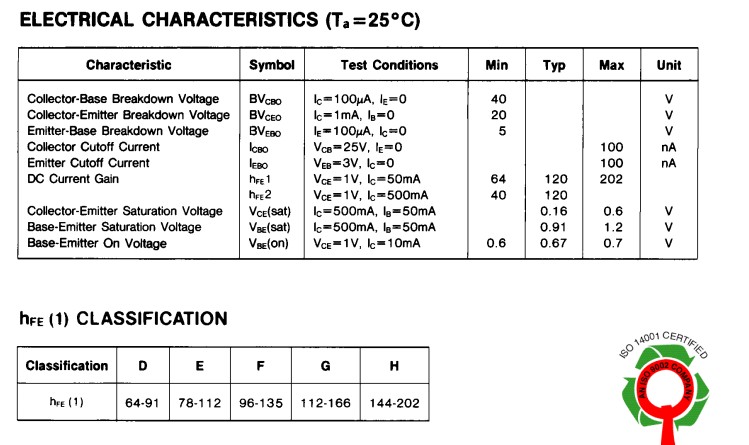

幫你查了一下，都是NPN管，9013有點危險，用9014應該沒問題。主要是Vceo 有問題
具體參數自己看：
