一個點動按鈕,三個繼電器 一個燈
要求:
     1,按下按鈕后,燈亮    再次按下按鈕后燈滅
    注:不要用PLC程序仿真的那種,因為我試過了 ,仿真可以,現實不可以,有差異的
zhtzht20
工程余料 三菱變頻器,PLC模塊,費斯托電磁閥
級別: 略有小成
精華主題: 0
發帖數量: 305 個
工控威望: 336 點
下載積分: 717 分
在線時間: 286(小時)
注冊時間: 2009-09-20
最后登錄: 2016-09-10
查看zhtzht20的 主題 / 回貼
1樓  發表于: 2013-03-28 12:30
你說的那個是單按鈕控制啟動停止的吧,百度搜索一下就出來的,我現在也想不起來了
低價處理PLC 光電 電磁閥,接近開關 等工控配件
注冊中心
級別: 網絡英雄

精華主題: 0
發帖數量: 240 個
工控威望: 12113 點
下載積分: 17575 分
在線時間: 261(小時)
注冊時間: 2009-05-06
最后登錄: 2025-03-24
查看注冊中心的 主題 / 回貼
2樓  發表于: 2013-03-28 12:32
能說一下仿真的和現實的有何差異嗎?
401430190
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 121 點
下載積分: 415 分
在線時間: 4(小時)
注冊時間: 2013-03-28
最后登錄: 2021-11-05
查看401430190的 主題 / 回貼
3樓  發表于: 2013-03-28 13:21
仿真的話,抓的是那個臨界點,瞬間的吸合斷開,現實不抓不住的
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1289 個
工控威望: 6120 點
下載積分: 55456 分
在線時間: 1134(小時)
注冊時間: 2012-04-24
最后登錄: 2025-06-27
查看john42tw的 主題 / 回貼
4樓  發表于: 2013-03-28 13:31
圖片:
X0=按鈕   M1 M2 Y0 表示繼電器     燈由Y0 繼電器 控制

不管仿真或?qū)嶋H接線都一樣
dream2012
級別: 略有小成
精華主題: 0
發帖數量: 143 個
工控威望: 277 點
下載積分: 1080 分
在線時間: 160(小時)
注冊時間: 2011-10-17
最后登錄: 2020-06-26
查看dream2012的 主題 / 回貼
5樓  發表于: 2013-03-28 17:13

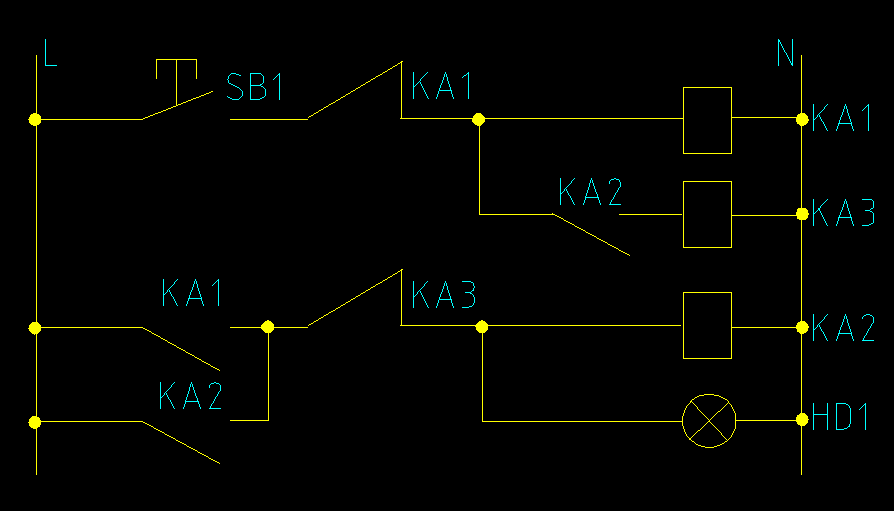

見圖,SB1為按鈕,KA1、KA2、KA3為中間繼電器,HD為指示燈
本帖最近評分記錄:
  • 下載積分:+1(qzf861023) 熱心助人!
    zgf889
    走別人的路,讓別人走投無路
    級別: 家園常客
    精華主題: 0
    發帖數量: 698 個
    工控威望: 718 點
    下載積分: 1356 分
    在線時間: 482(小時)
    注冊時間: 2007-10-21
    最后登錄: 2024-12-21
    查看zgf889的 主題 / 回貼
    6樓  發表于: 2013-03-28 18:00
    單按鈕控制啟動停止為什么總是有很多人來問這個問題??是現在在學校老師沒有教,還是當時你們要學的時候沒有學好呢??希望同一個問題不要一而再,再而三的出現在論談上了,
    小小國度
    腳踏實地的干好每一件事
    級別: 探索解密
    精華主題: 0
    發帖數量: 53 個
    工控威望: 158 點
    下載積分: 372 分
    在線時間: 59(小時)
    注冊時間: 2011-03-28
    最后登錄: 2022-01-06
    查看小小國度的 主題 / 回貼
    7樓  發表于: 2013-03-28 19:24
    可以實現的。。。。我半年前都做了幾次這個電路。現在忘記了   哈哈
    ttrm
    級別: 略有小成
    精華主題: 0
    發帖數量: 135 個
    工控威望: 268 點
    下載積分: 34048 分
    在線時間: 242(小時)
    注冊時間: 2007-12-02
    最后登錄: 2024-07-21
    查看ttrm的 主題 / 回貼
    8樓  發表于: 2013-03-28 21:29
    線圈電壓要和燈電壓相同
    zhangweiwei
    級別: 略有小成
    精華主題: 0
    發帖數量: 219 個
    工控威望: 361 點
    下載積分: 949 分
    在線時間: 191(小時)
    注冊時間: 2008-11-18
    最后登錄: 2024-12-17
    查看zhangweiwei的 主題 / 回貼
    9樓  發表于: 2013-03-28 21:42
    真有能人
    ymr78419972
    宿命的輪回注定了要讓我們?nèi)プ分鹉切╇y以企及卻又十分向往的美麗
    級別: 工控俠客
    精華主題: 0
    發帖數量: 587 個
    工控威望: 2719 點
    下載積分: 16620 分
    在線時間: 270(小時)
    注冊時間: 2009-05-10
    最后登錄: 2024-11-16
    查看ymr78419972的 主題 / 回貼
    10樓  發表于: 2013-03-29 09:02
    哎,為啥就不能多加一個按鈕,三中繼,現在中繼都降價的比燈還便宜了?還一便宜就是將近40%,要不大家怎么爭向要一個按鈕控制。
    山河今仍在,壯志在何方?
    dream2012
    級別: 略有小成
    精華主題: 0
    發帖數量: 143 個
    工控威望: 277 點
    下載積分: 1080 分
    在線時間: 160(小時)
    注冊時間: 2011-10-17
    最后登錄: 2020-06-26
    查看dream2012的 主題 / 回貼
    11樓  發表于: 2013-03-29 09:08
    糾正下,實物操作無法實現我前面的那個圖功能!
    • «
